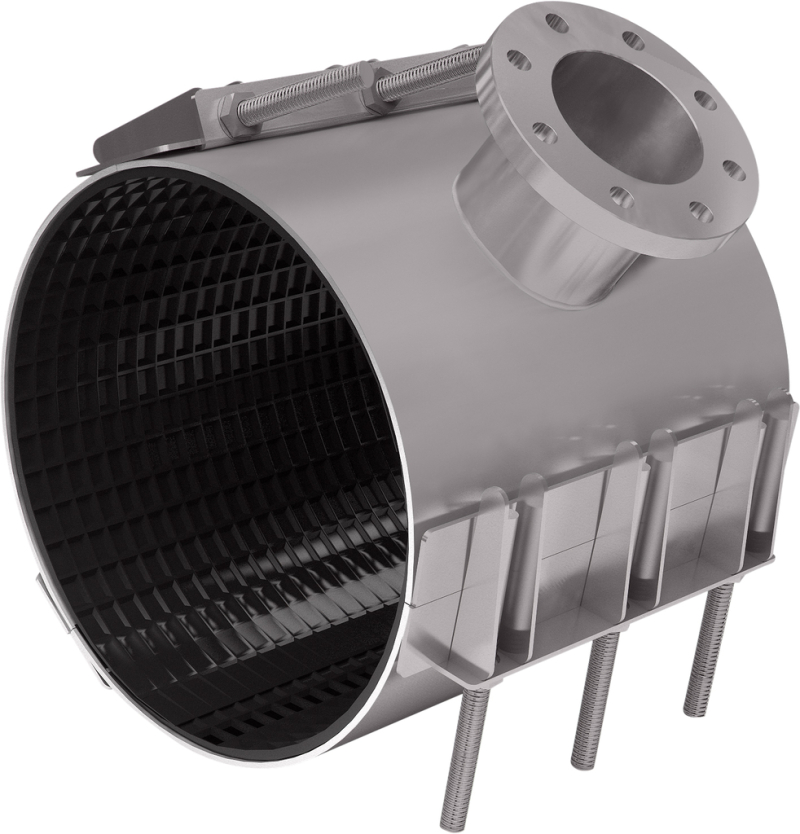

ABRAZADERA DE REPARACIÓN AVK, TIPO FST30
FST30 - Abrazadera de reparación banda triple de acero inoxidable con salida brida para agua, aguas residuales y gas, con temperatura de -40ºC a +100ºC
Las abrazaderas de reparación AVK aseguran una solución económica y de confianza para reparaciones rápidas en tuberías de acero, cobre, fibrocemento, fundición y tubos de plástico. Un tubo con un agujero, una grieta o una fractura puede ser reparado permanentemente. El acero inoxidable está pasivado para garantizar una resistencia óptima a la corrosión. Las abrazaderas de reparación están provistas de una junta de caucho con estructura cuadrada y topes redondeados que garantizan un sellado completamente circunferencial a la tubería.
| Serie 748/33-1111 | |
|---|---|
| Conexión | Todos los tipos de tubos |
| Material | Acero inoxidable |
| Rango | DN450 - DN600 |
Características
- Abrazadera fabricada a partir de una chapa laminada de acero inoxidable AISI 304L
- Diseño nerviado con tornillos de AISI 304L debidamente soldados
- La abrazadera se decapa y pasiva totalmente después de la soldadura
- La abrzadera se suministra con salida brida
- Tuercas de acero inoxidable calidad A4 con antifricción mediante pasivación amarilla para evitar el gripaje
- Junta de caucho NBR con estructura tipo" waffle" y topes redondeados
- Placa puente completamente vulcanizada de caucho NBR
- La tolerancia máxima en la abrazadera de reparación de triple banda puede llegar a 36 mm (dependiendo del diámetro exterior del tubo)
- Abrazaderas disponibles en varios diámetros: desde DN 250 a DN 1000
- Abrazaderas disponibles en varias longitudes: 300, 400, 500, 600 y 800 mm (otras longitudes bajo consulta)
- Presión máx. para agua: 10 bar para DN 250 - DN 450, 6 bar para DN 500 - DN 600, 4 bar para DN 650 y 3 bar para DN 700, 2 bar para DN 800 y 1 bar desde DN 900
- Apta para gas a baja presión hasta 500 mbar. Otras presiones, bajo consulta
Descargas
Tabla de datos
Desplazar para más información
| Referencia AVK | T mm |
L12 mm |
Brida DN mm |
Tornillos (no x M x L) |
Peso teórico kg |
|---|---|---|---|---|---|
| 748-33-045050-111154 | 450 - 485 | 500 | DN80 | 15XM16X180 | 30 |
| 748-33-061050-111155 | 610 - 645 | 500 | DN100 | 15XM16X180 | 37 |
| 748-33-063050-111157 | 630 - 660 | 500 | DN150 | 15xM16x180 | 41 |
| 748-33-073050-111157 | 730 - 760 | 500 | DN150 | 15xM16x180 | 44 |
| 748-33-076050-111157 | 650 - 680 | 500 | DN150 | 15xM16x180 | 42 |
Consulta
Desplazar para más información

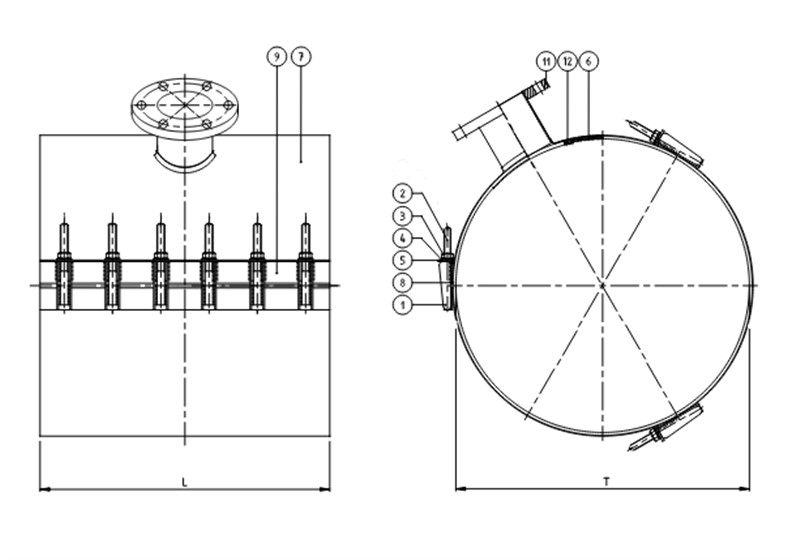

Componentes
| 1. | Nervio | Acero inoxidable 304L |
| 2. | Tornillo | Acero inoxidable 304L |
| 3. | Tuerca | Acero inoxidable A4 anti-fricción |
| 4. | Arandela | Acero inoxidable A4 |
| 5. | Placa | Acero inoxidable 304L |
| 6. | Junta | Caucho NBR |
| 7. | Cuerpo | Acero inoxidable 304L |
| 8. | Placa puente vulcanizada | Acero inoxidable 304L |
| 9. | Placa lateral | Acero inoxidable 304L |
| 10. | Salida roscada | Acero inoxidable 304L |
| 11. | Junta | Caucho NBR |
