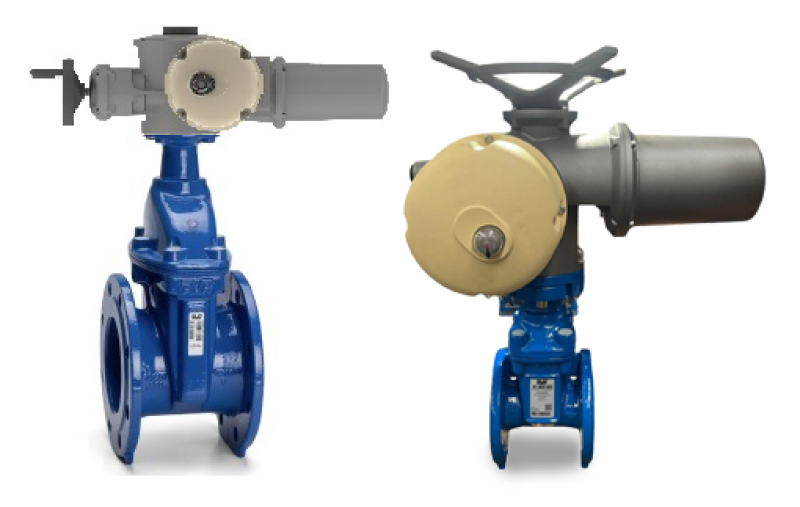

VÁLVULA COMPUERTA AVK, EMBRIDADA, MOTORIZADA, PN16

Accionamiento mediante actuador eléctrico BERNARD

Válvula de compuerta embridada según EN 558-2 s.14/ DIN F4, con actuador eléctrico BERNARD. Para agua potable y líquidos neutros hasta una temperatura máxima de 70ºC.

Las válvulas de compuerta AVK se diseñan con calidad en cada detalle. La compuerta está completamente vulcanizada con EPDM certificado para agua potable. Cuenta con una excelente durabilidad por la capacidad del caucho de recuperar su forma original, por el proceso de vulcanización de doble unión y por el robusto diseño de la compuerta. El sistema de empaquetadura de triple seguridad, un eje de alta resistencia y la protección completa contra la corrosión, aseguran una fiabilidad inigualable.

Serie 15/42-0039
Conexión Embridada
Material Fundición dúctil
Rango DN50 - DN400
Clasificación PN PN 16

Características

  • Tuerca fija, integrada en la compuerta, evita vibraciones y asegura durabilidad
  • Compuerta completamente vulcanizada con EPDM certificado agua potable y con zapatas integradas que facilitan una suave operación
  • Gran orificio cónico en el hueco del eje en la compuerta que previene el estancamiento del agua
  • Compuerta y cuerpo con guías que garantizan un funcionamiento estable
  • Eje de acero inoxidable con anillo de paro de la compuerta y rosca laminada para una alta resistencia
  • Collarín de empuje que proporciona la fijación del eje y bajos pares de funcionamiento
  • Empaquetadura del eje con una manguito inferior de EPDM que sella el agua del interior y un cojinete de poliamida/latón con juntas tóricas
  • Junta de EPDM alojada entre cuerpo y tapa
  • Tornillos de acero inoxidable sellados con silicona y protegidos por la junta de la tapa
  • Paso total
  • Bajo para de maniobra
  • Revestimiento de epoxi según EN14901 y DIN3476-1, certificado GSK
  • Brida superior según ISO, con tornillos de montaje en acero inoxidable

Descargas

Hoja técnica
Apéndice
Instalación, Operación & Mantenimiento

Tabla de datos

Desplazar para más información

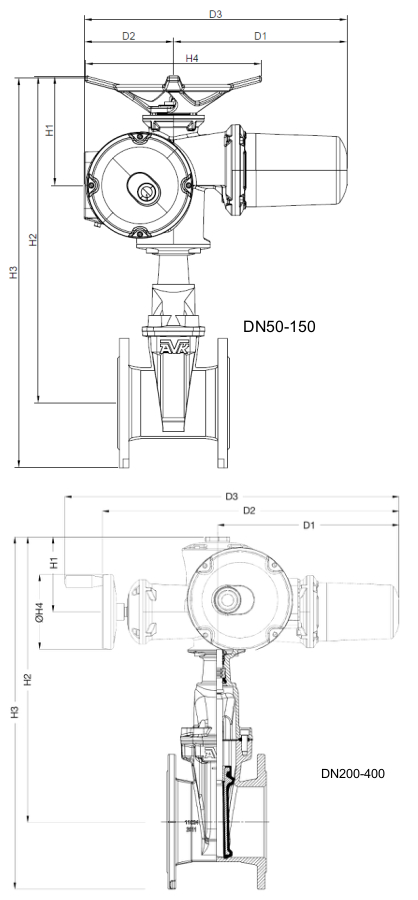

Referencia AVK DN
mm		 Brida
Taladro		 Actuador
 L
mm		 H1
mm		 H2
mm		 H3
mm		 H4
mm		 D1
mm		 D2
mm		 D3
mm		 Peso teórico
kg
15-050-40-0160000021 50 PN10/16 AT6LF10 B3-20 150 161 463 546 160 387 633 713 39
15-065-42-0160000021 65 PN10/16 AT6LF10 B3-20 170 161 472 565 160 387 633 713 42
15-080-42-0146409921 80 PN10/16 AT6LF10 B3-20 180 161 493 593 160 387 633 713 40
15-100-42-0146409921 100 PN10/16 AT6LF10 B3-20 190 161 517 627 160 387 633 713 43
15-125-42-0146409921 125 PN10/16 AT6LF10 B3-20 200 161 557 682 160 387 633 713 47
15-150-42-0146409921 150 PN10/16 AT6LF10 B3-20 210 161 612 754 160 387 633 713 56
15-200-42-0046409922 200 PN10 AT14F10 B3-20 230 157 716 886 160 472 734 814 97
15-200-42-0146409922 200 PN16 AT14F10 B3-20 230 157 716 886 160 472 734 814 97
15-250-42-0060000023 250 PN10 AT25F14 B3-30 250 169 841 1041 250 572 871 - 177
15-250-42-0160000023 250 PN16 AT25F14 B3-30 250 169 841 1041 250 572 871 - 177
15-300-42-0060000023 300 PN10 AT25F14 B3-30 270 169 917 1144 250 572 871 - 224
15-300-42-0160000023 300 PN16 AT25F14 B3-30 270 169 917 1144 250 572 871 - 224
15-350-40-0060000024 350 PN10 AT50F14 B3-30 290 169 1139 1399 250 572 871 - 289
15-350-40-0160000024 350 PN16 AT50F14 B3-30 290 169 1139 1399 250 572 871 - 289
15-400-40-0060000024 400 PN10 AT50F14 B3-30 310 169 1165 1455 250 572 871 - 309
15-400-40-0160000024 400 PN16 AT50F14 B3-30 310 169 1165 1455 250 572 871 - 309
Consulta
Desplazar para más información

Componentes

1. Eje Acero inoxidable 1.4104 (430F)
2. Brida de montaje Fundición dúctil GJS-500-7
3. Tuerca sellado del eje Latón CW602N, RDZ
4. Sellado superior Caucho NBR
5. Junta Caucho NBR
6. Junta tórica Caucho NBR
7. Collarín de empuje Latón CW602N, RDZ
8. Manguito inferior Caucho EPDM
9. Tapa Fundición dúctil GJS-500-7
10. Tornillo de la tapa Acero inox A2, sellado con silicona
11. Junta de la tapa Caucho EPDM
12. Tuerca integrada Latón CW724R RDZ, bajo en plomo
13. Compuerta Fund. dúctil, encapsulada en EPDM
14. Cuerpo Fundición dúctil GJS-500-7

Normas

  • Distancia entre caras según EN558 Tabla 2 Serie Básica 14
  • Bridas y orificios según EN1092-2 (ISO 7005-2), PN10/16
