Válvulas de retención para abastecimiento y saneamiento
¿Qué es una válvula de retención?
Las válvulas de retención generalmente se instalan en tuberías para evitar el contraflujo. Una válvula de retención es básicamente una válvula unidireccional, en la que el flujo puede circular libremente en una dirección, pero si se invierte la dirección del flujo la válvula se cierra para proteger la tubería, otras válvulas, bombas, etc. Si el flujo retorna y no hay válvula de retención instalada, puede producirse un golpe de ariete. El golpe de ariete a menudo ocurre con una fuerza extrema y daña fácilmente la tubería y/o otros componentes.
¿Dónde se utilizan válvulas de retención?
Las válvulas de retención se utilizan para diferentes aplicaciones. Por ejemplo, a menudo se colocan en la salida de una bomba para protegerla del contraflujo. Las bombas centrífugas, el tipo más común de bombas para agua, no son autocebantes, por lo tanto las válvulas de retención son esenciales para mantener las tuberías llenas. Además, las válvulas de retención se utilizan con mucha frecuencia en sistemas HVAC (sistemas de calefacción, ventilación y aire acondicionado). Los sistemas HVAC son, por ejemplo, utilizados en grandes edificios, donde el líquido refrigerante se bombea hacia niveles más elevados. Las válvulas de retención, en este caso, están instaladas para asegurar que el fluido refrigerante no retroceda.
Consideraciones para elegir una válvula de retención
Al elegir una válvula de retención es importante hacer un análisis costo-beneficio del sistema. En muchas ocasiones el objetivo es reducir el coste y al mismo tiempo obtener la menor pérdida de carga posible. Sin embargo, cuando se trata de válvulas de retención, una mayor seguridad equivale a una mayor pérdida de carga. Por lo tanto, para garantizar que la válvula de retención protege el sistema correctamente, cada sistema debe evaluarse individualmente. Factores como el riesgo de sufrir un golpe de ariete, la pérdida de carga aceptable y el coste financiero de instalar una válvula de retención con un alto grado de seguridad, deben ser considerados en el estudio para evitar el golpe de ariete. Por favor, vaya a cómo elegir la válvula de retención correcta para obtener más detalles.
Diferentes tipos de válvulas de retención

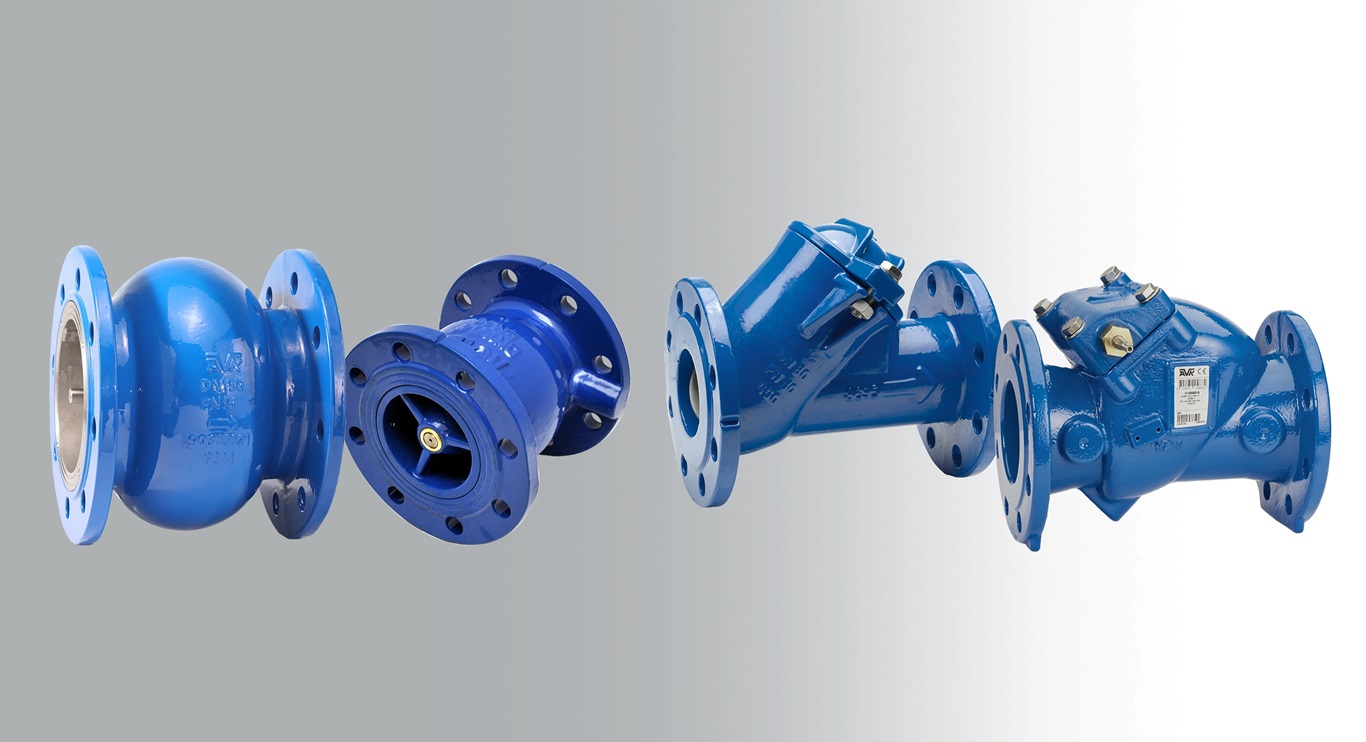

Hay varios tipos de válvulas de retención disponibles para abastecimiento de agua y tratamiento de aguas residuales. Trabajan de diferentes maneras, pero tienen el mismo propósito. AVK ofrece una amplia gama de válvulas de retención de clapeta oscilante, válvulas de retención de bola, válvulas de retención de mariposa y válvulas de retención de disco axial. Por favor, vaya al buscador de productos para ver la gama completa de válvulas de retención. Las válvulas de retención más comunes para abastecimiento de agua y tratamiento de aguas residuales son las válvulas de retención de clapeta y las válvulas de retención de bola:
- Válvulas de retención de clapeta: La válvula de retención de clapeta oscilante está montada con un disco que gira sobre una bisagra o eje. El disco se levanta sobre el asiento con el paso del agua y cuando el paso de agua se detiene, el disco oscila hacia atrás sobre el asiento hasta bloquear el flujo inverso. El peso del disco y la contrapresión tienen impacto en las características de cierre de la válvula.
- Válvulas de retención de bola: La válvula de retención de bola funciona mediante una bola que se mueve hacia arriba y hacia abajo dentro de la válvula. El asiento está mecanizado para adaptarse a la bola y la cámara tiene forma cónica para guiar la bola hacia el asiento para sellar y detener el flujo inverso.
¿Qué es el golpe de ariete?
El golpe de ariete es el resultado de un cambio rápido en la velocidad de un fluido en un sistema de tuberías y generalmente se produce cuando el fluido en movimiento se detiene repentinamente, como cuando golpea un obstáculo. Por ejemplo, una válvula que se cierra demasiado rápido enviará una onda de choque a lo largo de la tubería con el potencial de dañar tanto la tubería como el equipo. Continuará viajando a lo largo de la tubería hasta que la energía se haya disipado, y puede causar un aumento de presión localizado y producir ruidos fuertes, a veces parecidos a un martilleo, que es el ruido de la expansión de la tubería bajo estas condiciones.
¿Por qué se producen golpes de presión en las tuberías?
Si una bomba se detiene o una válvula se cierra demasiado rápido, el flujo continuará, lo que creará un vacío aguas abajo hacia una bomba o válvula y una presión muy alta en el otro extremo de la tubería. Cuando hay dos presiones diferentes en una tubería, el flujo irá en la dirección de la presión más baja, lo que creará un golpe de presión. El flujo continuará viajando de un lado a otro hasta que la energía se haya disipado y las presiones se igualen.
Cuando ocurre un golpe de presión, aunque puede durar muy poco tiempo, puede amplificar las presiones normales del sistema hasta 10 veces o más. Esto puede causar daños considerables al sistema, incluidas grietas en las tuberías, estallidos, cavitación e implosión debido a la formación de presiones de vacío. Además de los costos resultantes y el tiempo de inactividad que causan estas fallas, los riesgos para la salud y la seguridad también son considerables. Es posible que estas fallas no se deban a un solo gran golpe de presión, sino a repetidos aumentos que eventualmente causan fallas por fatiga del sistema.
