Extremidades em PE100 SDR11, preto listado azul, Flange superior ISO

Folha técnica
Desenhos 3D
Vídeo
Adicionar à consulta
Produtos relacionados

Válvula de cunha com extremidades de PE100 SDR11 PN16, flange superior ISO. Para água potável e líquidos neutros até uma temperatura máxima de 20ºC.

As válvulas de cunha são desenhadas garantindo a melhor solução em cada detalhe. A cunha é totalmente vulcanizada com a borracha sintética EPDM da AVK. Todos os componentes são aprovados para utilização em água potável. Possui uma excelente durabilidade devido à sua construção robusta, ao processo de vulcanização da borracha e da sua capacidade em recuperar a sua forma original. O sistema de vedação do fuso, a sua alta resistência do aço inox laminado a frio, e o revestimento anti corrosão garantem uma confiança incomparável.

Série 36/32-121
Tipo de ligação	Extremidades em PE
Material	Ferro Fundido Dúctil
Gama de DN	DN80 - DN200
Classificação PN	PN 16

Características

A porca da cunha totalmente fixa e encastrada previne vibrações e assegura uma boa durabilidade
Cunha totalmente vulcanizada e com guias que reduzem o atrito e previnem a corrosão
A dimensão do furo tronco-cónico na cunha impede que a água fique estagnada
Possui fuso em aço inoxidável com batente de posição de aberta e rosca obtida por laminagem a frio que melhora a resistência e o acabamento
A porca de impulso na chumaceira garante a fixação e um baixo binário de operação
O sistema de vedação do fuso contempla um vedante superior em NBR e com 4 o- rings em NBR substituíveis em serviço e um anel de vedação inferior, em EPDM
Junta da tampa de perfil circular, em EPDM, montado num recesso de posicionamento
Os parafusos em aço inoxidável são protegidos e selados pela junta da tampa que possui círculos de passagem para o efeito
Passagem total. Baixo binário de operação
Revestimento epóxi segundo EN14901 e DIN3476-1, aprovação GSK
O tubo de PE standard é montado sob pressão nas extremidades ranhuradas de ferro fundido e travado com um anel de aço externo que é depois protegido com manga de plástico termo retráctil. Sem parafusos, de passo completo e com uma junta resistente concebida para cumprir os critérios especificados na norma DVGW G5600-1. As extremidades do tubo permitem soldadura direta assegurando uma ligação rápida e segura.

Nota: Para temperaturas de trabalho superiores a máx. 20°C prevê uma redução da vida útil do tubo PE. Consulte o fabricante do tubo para mais informações

Downloads

Folha Técnica

Declaração Ambiental do Produto

Vídeo

Gate valves with PE ends Water.mp4

Video

Gate valves for a fully integrated PE pipe system.mp4

Rolar para mais informação

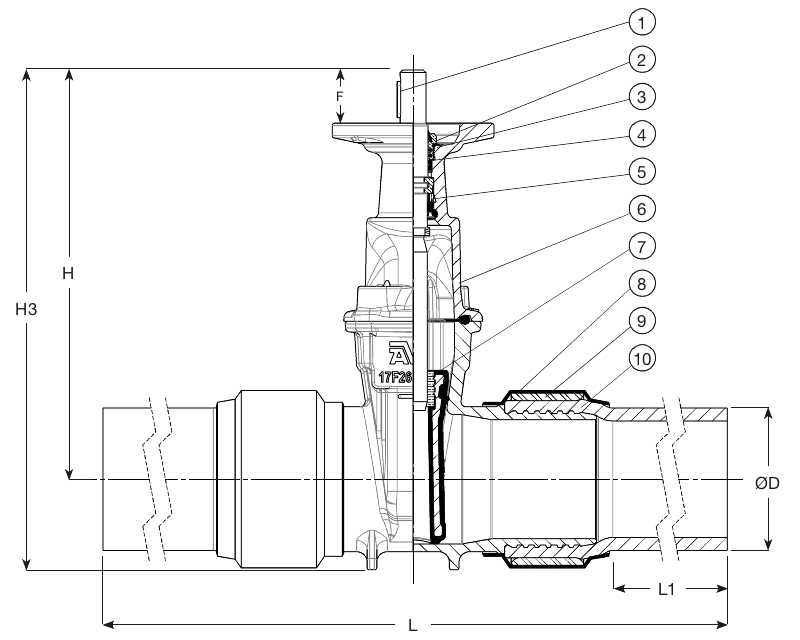

Referência AVK	DN mm	D mm	H mm	H3 mm	L mm	L1 mm	F mm	W mm	Ød1 mm	Binário de fecho Nm	Nº de voltas para abrir	Peso Teórico / kg
36-090-32-16306499	80	90	289	347	900(± 20)	255	37	173	20	35	17	12
36-110-32-16306499	100	110	316	386	860(± 20)	250	41	194	20	35	21	17
36-125-32-16306499	125	125	357	442	860(± 20)	300	41	222	20	40	26	23
36-140-32-16306499	125	140	357	442	860(± 20)	250	41	222	20	40	26	26
36-160-32-16306499	150	160	413	512	1030(± 20)	325	43	274	20	40	26	37
36-180-32-16306499	150	180	413	521	1030(± 20)	265	43	274	20	40	26	37
36-200-32-16306499	200	200	512	637	1080(± 20)	255	51	334	20	80	33	65
36-225-32-16306499	200	225	512	637	1080(± 20)	265	51	334	20	80	33	72

Rolar para mais informação

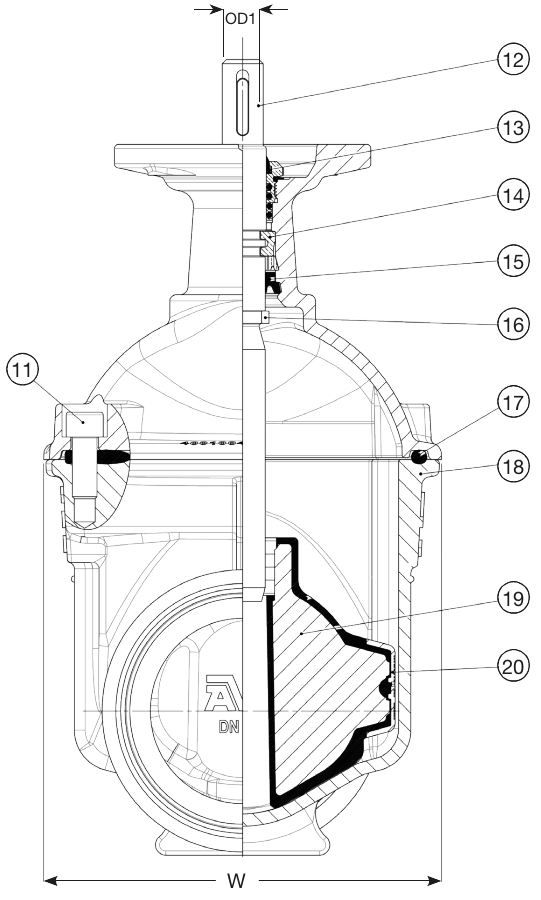

Componentes

1.	Chaveta	Aço inoxidável A2-70
2.	Porca vedante do fuso	Latão CW602N, RDZ
3.	Vedante	Borracha NBR
4.	O-ring	Borracha NBR
5.	Anel de suporte	Latão CW602N, RDZ
6.	Tampa	Ferro dúctil GJS-500-7
7.	Porca da cunha	Latão CW724R RDZ, baixo teor em chumbo
8.	Revestimento retráctil	Plástico
9.	Corpo	Aço S355
10.	Tubo	PEAD 100
11.	Parafuso	Aço inoxidável A2-70
12.	Fuso	Aço inoxidável 1.4104
13.	Vedante superior	Borracha NBR
14.	Chumaceira impulso	Latão CW724R RDZ, baixo teor em chumbo
15.	Vedação inferior	Borracha em EPDM
16.	Anel de paro	Aço inoxidável 1.4104
17.	Junta da tampa	Borracha em EPDM
18.	Corpo	Ferro dúctil GJS-500-7
19.	Cunha	FFD revestido a EPDM
20.	Protecção guia	PA 6.6
