Cómo elegir el accesorio correcto
Las aplicaciones de los diferentes tipos de uniones y bridas pueden parecer coincidir entre sí según la aplicación e instalación. Por ello, para ayudar a obtener una mejor comprensión de las diferentes opciones, las uniones y bridas se pueden dividir en dos categorías principales: dedicadas y universales. Éstas, a su vez, se dividen en otras dos: con resistencia a la tracción y sin anti-tracción, lo que resulta en cuatro categorías principales.
Acoplamientos dedicados de junta estándar sin anti-tracción
Estos acoplamientos son los más simples en el diseño y sólo se pueden utilizar en tuberías de materiales específicos, con un diámetro exterior de tubería específico. En otras palabras, los acoplamientos no permiten tolerancias en el diámetro exterior de la tubería. Dada la simplicidad del diseño, estas uniones se utilizan principalmente en situaciones en las que el cliente no tiene demanda de un accesorio resistente a la tracción, normalmente en nuevas instalaciones donde la tubería está conectada a otras tuberías o estabilizada de otra manera, por ejemplo, con hormigón. La aplicación limitada y el diseño simple en la mayoría de los casos resultarán en un bajo precio.
Los productos AVK de esta categoría son bridas doble cámara serie 05/62 para PVC, 05/66 para fundición dúctil, 05/21 para tubos de acero/fundición/PVC así como también las uniones y bridas fabricadas a medida, series 258 y series 260.
Acoplamientos dedicados con resistencia a la tracción
Los acoplamiento dedicados de esta categoría son bastante similares a los acoplamientos de junta estándar sin resistencia a la tracción. Sin embargo, los acoplamientos anti-tracción están diseñados para soportar la tracción proveniente entre la presión interna del tubo y la tracción mecánica que se origina de la instalación. Este tipo de unión está normalmente equipada con unas garras en conjunto con una junta. Las garras se comprimen alrededor de la tubería cuando la junta se comprime, proporcionando una resistencia completa contra el tirón en la tubería. Por lo general, las bridas y uniones anti-tracción dedicados son la opción preferida cuando los clientes instalan nuevas tuberías en una zanja abierta y quieren probar la tubería completa antes de cubrirla con tierra.
Los productos AVK de esta categoría son bridas doble cámara 05/60 para PE/PVC y 05/26 para tubos de fundición dúctil, uniones Supa Plus™ serie 621, bridas de la serie 623 y tapones de la serie 624, así como los acoplamientos Repico® serie 745/01.
Acoplamientos universales de junta estándar sin anti-tracción
Un acoplamiento universal ofrece flexibilidad con respecto a la elección del material de tubería y por lo tanto, también con respecto al diámetro exterior de la tubería. Típicamente, la tolerancia exterior de la tubería puede variar de 20 a 40 mm dependiendo del tamaño del acoplamiento. En la mayoría de los mercados, este tipo de acoplamiento es la opción preferida del cliente en situaciones en las que las tuberías necesitan ser reparadas o reemplazadas en pequeñas secciones. Dado que las tuberías antiguas enterradas en la mayoría de los casos se reparan con nuevos materiales de tubería, los acoplamientos deben aceptar diferentes diámetros de tubería exterior dentro de cada rango de DN. Las tuberías antiguas se mantienen en el sitio al estar enterradas, por lo que rara vez hay alguna necesidad de utilizar un acoplamiento con resistencia a la tracción.

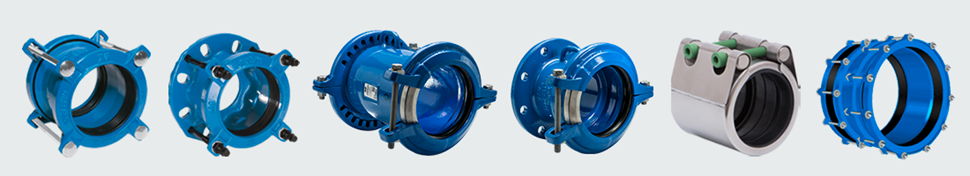

Los productos AVK de esta categoría son las uniones y bridas universales Supa®: las uniones rectas serie 601, uniones reducidas serie 602, las bridas de acoplamiento serie 603, Supa One™ uniones de un solo tornillo serie 651 y brida serie 653, los manguitos Repico® 745/20 y 745/28, así como las bridas y uniones Super Hydro para grandes tamaños de tuberías, serie 8004/04 y serie 8004/01.
Acoplamientos universales con resistencia a la tracción
Estos acoplamientos son sin duda el mejor producto dentro de las uniones y bridas. Ofrecen tanto la flexibilidad necesaria con respecto al diámetro exterior del tubo como también resisten la tracción entre la presión interna del tubo y la tracción mecánica de la instalación. Estas dos características hacen que el producto sea ideal como producto de reparación para proyectos de renovación, ya que el acoplamiento sella alrededor de la mayoría de materiales de tuberías y evita que la tubería se mueva durante las pruebas de presión. Muchos clientes están cambiando de uniones y bridas universales de junta estándar sin anti-tracción a uniones y bridas universales con resistencia a la tracción, incluso en pequeños proyectos de renovación para evitar cargarse de stock de ambos tipos.
Los productos AVK de esta categoría son los accesorios multidiámetro Supa Maxi™, las uniones serie 631, las uniones reducidas serie 632, las bridas serie 633, los tapones de la serie 634 y las uniones de transición a PE de la serie 635.
